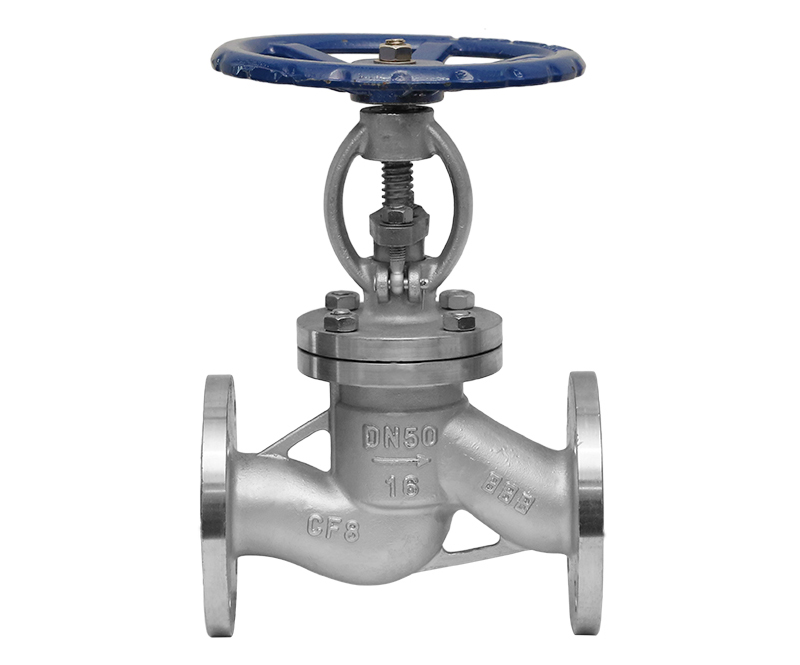

J41W 不锈钢法兰截止阀 - 法兰/闸阀/截止阀/止回阀/过滤器

结构特点：

不锈钢截止阀是截止阀的一种，对阀体材质要求比较高一般有301、304、316等几个材质选择广泛应用于化工，船舶，医药，食品机械等行业。不锈钢截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。
a、结构比闸阀简单，制造与维修都较方便。
b、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
c、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
d、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

标准与规范

设计标准	结构长度	法兰连接尺寸	试验与检验	压力-温度
GB/T 12235 BS 1873	GB/T 12221	JB/T 79 HG20592	JB/T 9092 GB/T 13927	GB/T 12224 ASME B16.34

性能参数

序号	项目名称	项目名称
序号	项目名称	PN16	PN25	PN40	PN64	PN100	PN160
1	公称压力(MPa)	1.6	2.5	4	6.4	10	16
2	壳体强度试验压力(MPa)	2.4	3.75	6	9.6	16	24
3	高压密封试验压力(MPa)	1.76	2.75	4.4	7.04	11	17.6
4	常温下工作压力(MPa)	≤1.6	≤2.5	≤4.0	≤6.4	≤10	≤16

产品规范

零件名称	材质名称
阀体	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
阀盖	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
阀板	ZG08Cr18Ni9	ZG08Cr18Ni10	A351CF8	A351CF8M	A351CF3	A351CF3M
密封面	本体	本体	本体	本体	本体	本体
阀杆	08Cr18Ni9	08Cr18Ni10	A182 F304	A182 F316	A182 F304L	A182 F316L
垫片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
螺栓	08Cr18Ni9	08Cr18Ni10	A193 B8	A193 B8M	A193 B8M	A193 B8M
螺母	08Cr18Ni9	08Cr18Ni10	A1948	A1948M	A1948M	A1948M
使用温度	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃	-46~200℃
适用介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质	硝酸类弱腐蚀介质

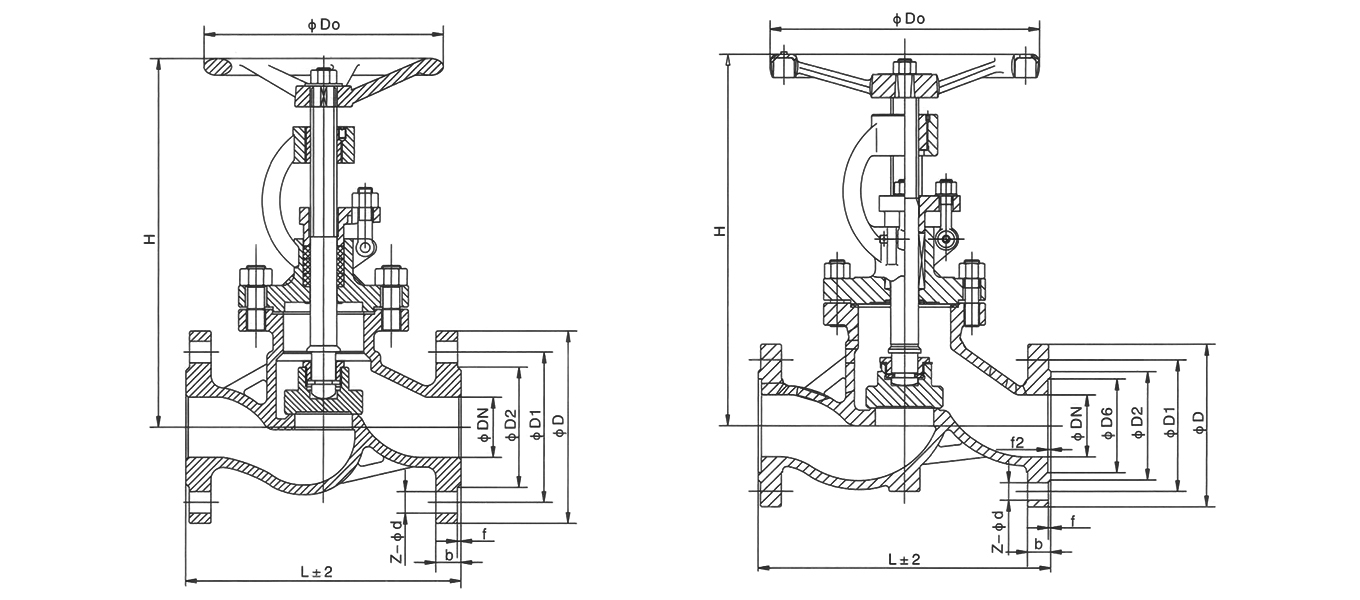

主要外形和连接尺寸

产品型号	公称通径 DN	PN1.6MPa								WT (kg)
产品型号	公称通径 DN	L	D	D1	D2	b	Z-φd	H	Do	J41
J41W-16P J41W-16R J41Y-16P J41Y-16R	15	130	95	65	45	14	4- φ14	218	120	4.8
	20	150	105	75	55	14	4- φ14	258	140	6.5
	25	160	115	85	65	14	4- φ14	275	160	7
	32	180	135	100	78	15	4- φ18	380	160	8.2
	40	200	145	110	85	16	4- φ18	330	200	11
	50	230	160	125	100	16	4- φ18	350	200	14.5
	65	290	180	145	120	18	4- φ18	380	240	21.5
	80	310	195	160	135	20	8- φ18	400	240	27
	100	350	215	180	155	20	8- φ18	415	280	30
	125	400	245	210	185	22	8- φ18	460	320	84
	150	480	280	240	210	24	8- φ23	510	360	91
	200	600	335	295	265	26	12- φ23	710	360	148
	250	730	405	355	320	30	12- φ23	786	450	405
	300	850	460	410	375	30	12- φ23	925	500	610

续表

产品型号	公称通径 DN	PN2.5MPa								WT (kg)
产品型号	公称通径 DN	L	D	D1	D2	b	Z-φd	H	Do	WT (kg)
J41W-25P J41W-25R J41Y-25P J41Y-25R	15	130	95	65	45	16	4- φ14	218	120	5
	20	150	105	75	55	16	4- φ14	258	140	6.9
	25	160	115	85	65	16	4- φ14	275	160	7.4
	32	180	135	100	78	18	4- φ18	280	180	8.5
	40	200	145	110	85	18	4- φ18	330	200	12.5
	50	230	160	125	100	20	4- φ18	350	240	16
	65	290	180	145	120	22	8- φ18	400	280	25
	80	310	195	160	135	22	8- φ18	355	280	30
	100	350	230	190	160	24	8- φ23	415	320	34.5
	125	400	270	220	188	28	8- φ25	460	400	89
	150	480	300	250	218	30	8- φ23	510	400	98
	200	600	360	310	278	34	12- φ25	710	400	170
	250	650	425	370	332	36	12- φ30	786	450	446
	300	750	485	430	390	40	12- φ30	925	500	654

续表

产品型号	公称通径 DN	PN4.0MPa									WT (kg)
产品型号	公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	Do	J41
J41W-40P J41W-40R J41Y-40P J41Y-40R J941Y-40P J941Y-40I	15	130	95	65	45	40	16	4- φ14	233	120	4.5
	20	150	105	75	55	51	16	4- φ14	275	140	5
	25	160	115	85	65	58	16	4- φ14	285	160	7
	32	190	135	100	78	66	18	4- φ18	302	160	9
	40	200	145	110	85	76	18	4- φ18	355	200	12
	50	230	160	125	100	88	20	4- φ18	373	240	24
	65	290	180	145	120	110	22	8- φ18	408	280	33
	80	310	195	160	135	121	22	8- φ18	436	320	44
	100	350	230	190	160	150	24	8- φ23	480	360	60
	125	400	270	220	188	176	28	8- φ25	558	400	89
	150	480	300	250	218	204	30	8- φ25	611	400	98
	200	600	375	320	282	260	38	12- φ30	720	400	170

续表

产品型号	公称通径 DN	PN6.4MPa									WT (kg)
产品型号	公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	Do	WT (kg)
J41W-64P J41W-64R J41Y-64P J41Y-64R	15	170	105	75	55	41	18	4- φ14	195	140	5.5
	20	190	125	90	68	51	20	4- φ18	228	160	7.5
	25	210	135	100	78	58	22	4- φ18	250	180	9.1
	32	230	150	110	82	66	24	4- φ23	325	200	12
	40	260	165	125	95	76	24	4- φ23	360	240	18
	50	300	175	135	105	88	26	4- φ23	410	280	26
	65	340	200	160	130	110	28	8- φ23	450	320	36
	80	380	210	170	140	121	30	8- φ23	485	360	48
	100	430	250	200	168	150	32	8- φ25	537	400	68

续表

产品型号	公称通径 DN	PN10.0MPa									WT (kg)
产品型号	公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	Do	WT (kg)
J41W-100P J41W-100R J41Y-100P J41Y-100R	15	170	105	75	55	40	20	4- φ14	202	100	11
	20	190	125	90	68	51	22	4- φ18	228	120	14
	25	210	135	100	78	58	24	4- φ18	250	160	17
	32	230	150	110	82	66	24	4- φ23	326	200	22
	40	260	165	125	95	76	26"	4- φ23	359	240	29
	50	300	195	145	112	88	28	4- φ25	414	291	39
	65	340	220	170	138	110	32	8- φ25	434	320	54
	80	380	230	180	148	121	34	8- φ25	547	400	75
	100	430	265	210	172	150	38	8- φ30	621	450	125
	125	500	310	250	210	176	42	8- φ34	732	450	266
	150	550	350	290	250	204	46	12- φ34	840	500	310
	200	650	430	360	312	260	54	12- φ41	925	550	590

续表

产品型号	公称通径 DN	PN16.0MPa									WT(kg)
产品型号	公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	Do	J41	J941
J41W-160P J41W-160B J41Y-160P J41Y-160R	15	170	110	75	52	40	24	4- φ18	148	140	5	6
	20	190	130	90	62	51	26	4- φ23	156	160	8	7
	25	210	140	100	72	58	28	4- φ23	180	180	10	19
	32	230	165	115	85	66	30	4- φ25	200	220	12	25
	40	260	175	125	92	76	32	4- φ27	231	240	15	33
	50	300	215	165	132	88	36	8- φ25	262	291	30	45
