产品概述

H76W-16P不锈钢对夹式止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

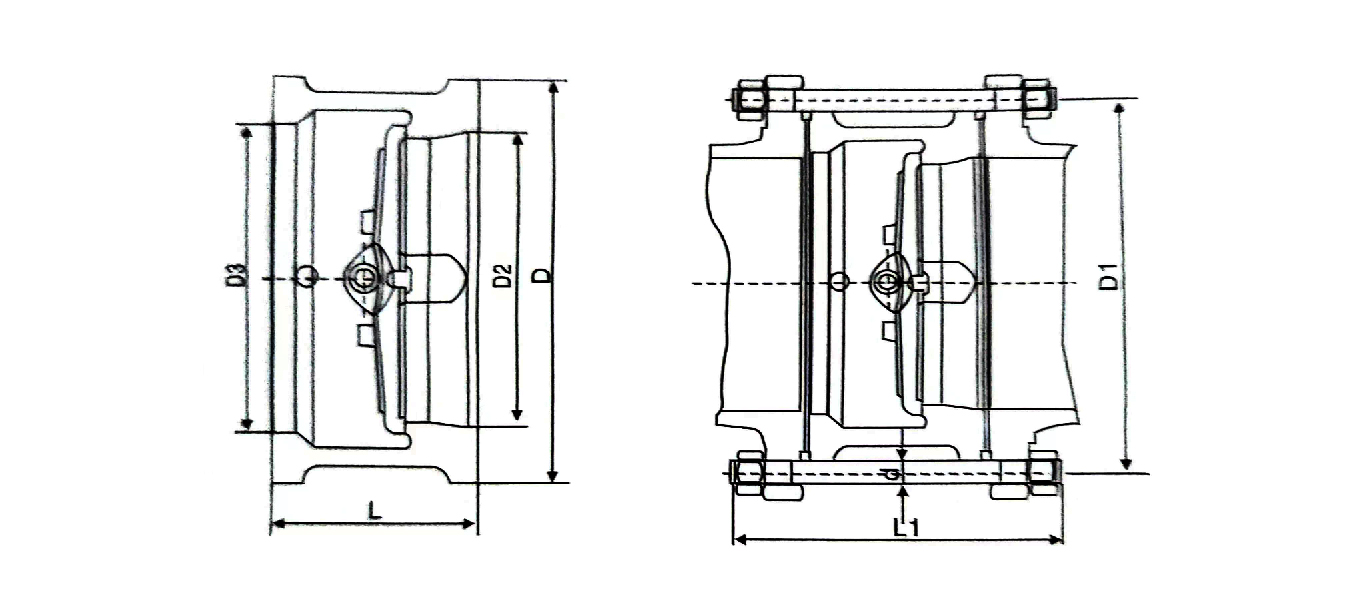

主要尺寸及重量

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)				重量 (kg)	配管法兰(供参考)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D3	D2	重量 (kg)	螺栓孔中心圆直径D1	螺体数量	螺栓直径D	螺栓长度L1
1.0	40	60	96	46	41	2	110	4	M16	150
	50	60	109	56	51	2	125	4	M16	150
	65	67	129	73	65	3	145	4	M16	155
	80	73	144	88	80	4	160	8	M16	160
	100	73	164	108	102	6	180	8	M16	165
	125	83	194	132	127	8	210	8	M16	180
	150	98	220	160	152	12	240	8	M20	205
	200	127	275	210	203	24	295	8	M20	235
	250	146	330	266	254	35	350	12	M20	255
	300	181	380	310	305	48	400	12	M20	290
	350	184	440	355	350	78	460	16	M20	295
	400	198	493	405	400	106	515	16	M24	310
	450	203	543	455	450	135	565	20	M24	325
	500	219	598	505	500	165	620	20	M24	345
	600	222	698	605	600	260	725	20	M24	355
	700	305	811	700	695	360	840	24	M27	440
	800	305	918	800	796	540	950	24	M30	450
	900	368	1018	903	898	620	1050	28	M30	520
	1000	432	1124	1055	1050	880	1160	28	M33	590
	1200	524	1340	1205	1200	1380	1380	32	M36	695
1.6	40	60	96	46	41	2	110	4	M16	150
	50	60	109	56	51	2	125	4	M16	150


	65	67	129	73	65	3	145	4	M16	155


	80	73	144	88	80	4	160	8	M16	160
	100	73	164	108	102	6	180	8	M16	165
	125	83	194	132	127	8	210	8	M16	180
	150	98	220	160	152	13	240	8	M20	205
	200	127	275	210	203	24	295	12	M20	235
	250	146	333	266	254	37	355	12	M24	265
	300	181	288	310	305	50	410	12	M24	305
	350	184	448	355	350	80	470	16	M24	310
	400	198	498	405	400	110	525	16	M27	330
	450	203	558	455	450	145	585	20	M27	345
	500	219	630	505	500	180	650	20	M30	370
	600	222	734	605	600	280	770	20	M33	380
	700	305	802	700	695	380	840	24	M33	470
	800	305	912	800	796	560	950	24	M36	475
	900	368	1012	903	898	640	1050	28	M36	545
	1000	432	1126	1055	1050	900	1170	28	M39	620
	1200	524	1340	1205	1200	1400	1390	32	M45	735
2.5	40	60	96	46	41	2	110	4	M16	150
	50	60	109	56	51	2	125	4	M16	150
	65	67	129	73	65	3	145	4	M16	160
	80	73	144	88	80	4	160	8	M16	170
	100	73	170	108	102	6	190	8	M20	180
	125	83	198	132	127	8	220	8	M24	205
	150	98	228	160	152	14	250	8	M24	220
	200	127	288	210	203	27	310	12	M24	255
	250	146	343	266	254	42	370	12	M27	285
	300	181	403	310	305	54	430	12	M27	325
	350	184	460	355	350	86	490	16	M30	340
	400	198	520	405	400	120	550	16	M33	360
	450	203	565	455	450	150	600	20	M33	375
	500	219	622	505	500	200	660	20	M33	395
	600	222	732	605	600	340	770	20	M36	410
	700	305	831	700	695	400	875	24	M39	500
	800	305	942	800	796	580	990	24	M45	520
	900	368	1040	903	898	660	1090	28	M45	590
	1000	432	1155	1055	1050	960	1210	28	M52	675
	1200	524	1365	1205	1200	1440	1420	32	M52	790
